首頁晶振系列陶瓷諧振器,陶瓷晶振,二腳直插陶瓷晶振,ZTA3.64M晶振

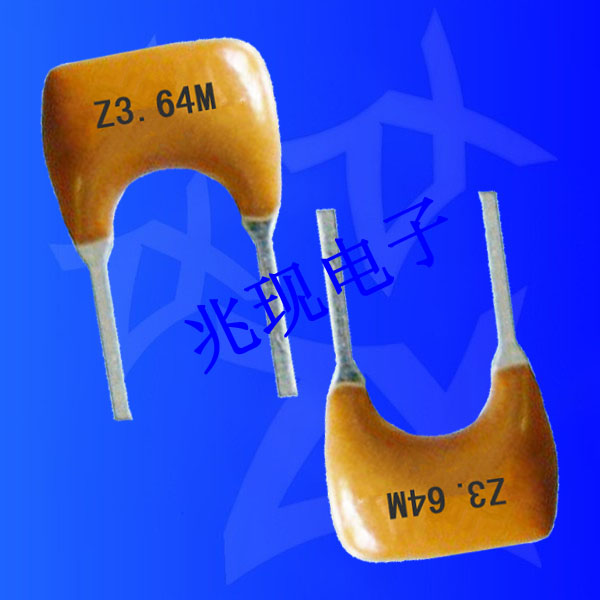

陶瓷諧振器,陶瓷晶振,二腳直插陶瓷晶振,ZTA3.64M晶振

產品型號：92508116
頻率：3.64MHZ
尺寸：10.0X7.5mm詳情請瀏覽PDF
產品介紹：陶瓷諧振器,陶瓷晶振,二腳直插陶瓷晶振,ZTA3.64M晶振,是一種壓電元器件,類似于石英晶體,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分...

陶瓷晶振產品測試規格			3.64MHz±0.3%
陶瓷諧振器：測試MEASUREMENT
1	測試條件 MEASUREMENT CONDITION		參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
2	電路和儀器測試 Measurement Circuit and Equipment		振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.
3	測試電路 MEASUREMNT CIRCUIT		Clc2：30pf IC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V
ITEM		SPECIFICATION
振動頻率變化 Osculation Frequency change		△F/FO≤0.3%MAX
諧振阻抗 Resonant Impedance		△Zr≤5Vro
耐壓 WITHSANDING VOITANGE		100VDC

陶瓷諧振器,二腳直插陶瓷晶振,ZTA3.64M,陶瓷諧振器,是一種壓電元器件,類似于石英晶體,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.
兆現電子生產的陶瓷晶振插件二腳與三腳陶瓷晶振，跟貼片晶振的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷諧振器,“壓電陶瓷”,與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路.作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.
